当前位置：首页 >> 衬胶阀门
>> 衬胶隔膜阀 >> 英标常开式气动衬胶隔膜阀 更新时间 2025-5-10 0:32:16
衬胶隔膜阀
| 英标常开式气动衬胶隔膜阀 |
 |
产品名称： | 英标常开式气动衬胶隔膜阀 | |||||
| 型号： | EG6K41J | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 0.6-2.5MPa | ||||||
| 材质： | 铸铁、铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【英标常开式气动衬胶隔膜阀】 | |||||||
英标常开式气动衬胶隔膜阀详细介绍
英标常开式气动衬胶隔膜阀产品概述：
EG6K41J英标常开式气动衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)，压力等级：PN(MPa) 0.6、1.0、1.6。气动隔膜阀可附无触点反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。当气源故障时，可操作手轮启闭。英标常开式气动衬胶隔膜阀工作原理：
EG6K41J英标常开式气动衬胶隔膜阀通气关闭，断气则打开，开启和关闭是由气动执行器带动阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。
英标常开式气动衬胶隔膜阀零件材料：
零件名称
|
阀体
|
阀瓣、阀盖、薄膜压头
|
汽缸、汽缸盖
|
螺杆、阀杆、压簧杆
|
隔膜、薄膜
|
材料
|
HT200衬氟塑料、衬橡胶
|
HT200
|
HT200 ZL102
|
35
|
氯丁橡胶、氟塑料
|
英标常开式气动衬胶隔膜阀技术参数：
公称压力
（MPa） |
试验压力Ps（MPa）
|
适用介质
|
工作温度
（℃） |
||
壳体试验
|
密封试验
|
||||
0.6
|
0.9
|
0.66
|
W、非腐蚀性流体
|
≤100
|
|
1.0
|
1.5
|
1.1
|
J、一般腐蚀性流体
|
≤85
|
|
Fs、强酸、碱及各种有机溶剂
（溶融碱金属及元素氟除外） |
≤150
|
||||

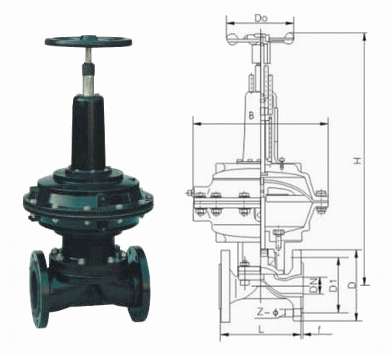

英标常开式气动衬胶隔膜阀外形结构图：
英标常开式气动衬胶隔膜阀连接尺寸：
型号
|
公称通径
DN（mm） |
尺寸（mm）
|
气动装置
|
重量
（kg） |
|||||||||||
L
|
f
|
D1
|
D
|
Do
|
Z-d
|
H
|
B
|
代号ES
|
耗气量
（cm2） |
气源压力
（MPa） |
气源接头
（in） |
||||
J
|
W
|
||||||||||||||
英标常开式
EG6K41W/J/Fs EG6K41W/J/Fs EG6K41W/J/Fs |
20
|
121
|
117
|
2
|
75
|
105
|
120
|
4-13.5
|
394
|
168
|
61
|
163.87
|
0.3
|
1/8
|
7.2
|
25
|
131
|
127
|
2
|
85
|
115
|
120
|
4-13.5
|
394
|
168
|
61
|
196.65
|
0.3~0.4
|
1/8
|
8.9
|
|
32
|
150
|
146
|
2
|
100
|
140
|
120
|
4-17.5
|
400
|
168
|
61
|
229.4
|
0.3~0.4
|
1/8
|
10.6
|
|
40
|
163
|
159
|
2
|
110
|
150
|
165
|
4-17.5
|
485
|
260
|
62
|
1425.7
|
0.3~0.4
|
1/4
|
19.5
|
|
50
|
194
|
190
|
2
|
125
|
165
|
165
|
4-17.5
|
635
|
318
|
63
|
2284.1
|
0.3~0.4
|
1/4
|
34.9
|
|
65
|
220
|
216
|
2
|
145
|
185
|
165
|
4-17.5
|
650
|
318
|
63
|
3048
|
0.3~0.4
|
1/4
|
39.9
|
|
80
|
258
|
254
|
2
|
160
|
200
|
165
|
8-17.5
|
660
|
318
|
63
|
3244.7
|
0.4~0.5
|
1/4
|
51.9
|
|
100
|
309
|
305
|
2
|
180
|
220
|
280
|
8-17.5
|
816
|
425
|
64
|
6964.5
|
0.4~0.5
|
1/4
|
51.9
|
|
125
|
362
|
356
|
3
|
210
|
250
|
280
|
8-17.5
|
825
|
425
|
64
|
7439.7
|
0.4~0.5
|
3/8
|
93.2
|
|
150
|
412
|
406
|
3
|
240
|
285
|
310
|
8-22
|
1013
|
549
|
65
|
14912
|
0.5
|
3/8
|
184.5
|
|
200
|
529
|
521
|
4
|
295
|
340
|
483
|
8-22
|
1300
|
749
|
66
|
49161
|
0.6
|
1/2
|
407.4
|
|
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【英标常开式气动衬胶隔膜阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
