背压阀

螺纹背压阀

产品名称：

螺纹背压阀

型号：

LDBF

口径：

DN6-100

压力：

0.1-1.6MPa

材质：

碳钢、PVC、不锈钢等

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③口径 ④压力 ⑤材质 ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件
良大服务：	提供全套流体控制解决方案，良大阀门售前、售中、售后专业服务。

您正在浏览：【螺纹背压阀】

螺纹背压阀详细介绍

螺纹背压阀产品概述：

螺纹背压阀用于防止液体在重力作用下自流或虹吸现象，此时背压阀能消减由于虹吸产生的流量及压力的波动。可调节压力0-0.3MPa，0-1.0MPa（详见参数表）。安全测试压力，1.5 倍的最大输入压力。适用范围，化工、水处理、实验室腐蚀性液体、普通气体等。适用温度，普通膜片-5℃至+80℃，四氟膜片：-20℃至+200℃。

螺纹背压阀设计特点：

1、弹簧膜片式结构，压力可调（调压范围见参数表）。

2、接触介质部分只有下阀体和膜片，下阀体和膜片密封处加工有密封筋，密封效果好，灵敏度高。

3、常规膜片采用EPDM衬四氟形式，做夹布加工，密封效果好，使用寿命高；纯四氟膜片耐温高、耐腐蚀性强。

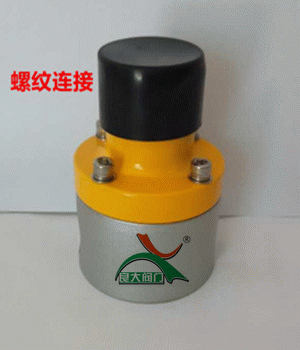

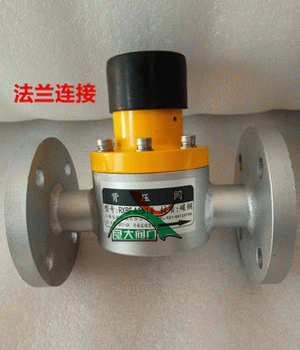

螺纹背压阀产品实物图：

螺纹背压阀基本参数：

1、下阀体材质：PVC、SS304、SS316L、PTFE、PVDF、PP、碳钢等（可按要求定做）。

2、膜片材质：EPDM衬四氟（复合膜片）、PTFE（聚四氟乙烯）。

3、上阀体材质：PVC、碳钢（镀镍处理、发黑处理）、304不锈钢、316L不锈钢。

螺纹背压阀连接尺寸：

规格型号	材质	公称通径（mm）	设定压力（MPa）	尺寸		连接方式	背压阀结构图
规格型号	材质	公称通径（mm）	设定压力（MPa）	下阀体直径D（mm）	总高H(mm)	连接方式	背压阀结构图
LDBF-P6/1.0	PVC	6	0.1-1.0	64.7	82	Rc1/8”
LDBF-P8/1.0	PVC	8	0.1-1.0	64.7	87	Rc1/4”
LDBF-P10/1.0	PVC	10	0.1-1.0	64.7	89	Rc3/8”
LDBF-P15/1.0	PVC	15	0.1-1.0	64.7	94	Rc1/2”
LDBF-P20/1.0-65	PVC	20	0.1-1.0	64.7(小阀体，适合250L/h以内的泵)	104	Rc3/4”
LDBF-P20/1.0	PVC	20	0.1-1.0	87	123	Rc3/4”
LDBF-P25/1.0	PVC	25	0.1-1.0	87	128	Rc1”
LDBF-P32/1.0	PVC	32	0.1-1.0	117	175	Rc1+1/4”
LDBF-P40/1.0-N	PVC	40	0.1-1.0	117(小阀体，适合2500L/h以内的泵)	185	Rc1+1/2”
LDBF-P40/1.0	PVC	40	0.1-1.0	137	240	Rc1+1/2”
LDBF-P50/1.0	PVC	50	0.1-1.0	167	260	Rc2”
LDBF-P65/1.0	PVC	65	0.1-1.0	177	325	Rc2+1/2”
LDBF-P80/0.6	PVC	80	0.1-0.6	230	420	Rc3”
LDBF-P100/0.6	PVC	100	0.1-0.6	250	430	Rc4”
LDBF-S6/1.0	SUS304/316	6	0.1-1.0	64.7	82	Rc1/8”
LDBF-S8/1.0	SUS304/316	8	0.1-1.0	64.7	87	Rc1/4”
LDBF-S10/1.0	SUS304/316	10	0.1-1.0	64.7	89	Rc3/8”
LDBF-S15/1.0	SUS304/316	15	0.1-1.0	64.7	94	Rc1/2”
LDBF-S20/1.0-65	SUS304/316	20	0.1-1.0	64.7(小阀体，适合250L/h以内的泵)	104	Rc3/4”
LDBF-S20/1.0	SUS304/316	20	0.1-1.0	87	123	Rc3/4”
LDBF-S25/1.0	SUS304/316	25	0.1-1.0	87	128	Rc1”
LDBF-S32/1.0	SUS304/316	32	0.1-1.0	117	175	Rc1+1/4”
LDBF-S40/1.0-N	SUS304/316	40	0.1-1.0	117	185	Rc1+1/2”
LDBF-S40/1.0	SUS304/316	40	0.1-1.0	137	240	Rc1+1/2”
LDBF-S50/1.0	SUS304/316	50	0.1-1.0	167	260	Rc2”
LDBF-S65/1.0	SUS304/316	65	0.1-1.0	177	325	Rc2+1/2”
LDBF-S80/0.6	SUS304/316	80	0.1-0.6	225	420	Rc3”法兰式
LDBF-S100/0.6	SUS304/316	100	0.1-0.6	240	430	4”法兰式
口径DN100以上，可根据要求定做。
